Silenciador circular con núcleo SCGN
Características constructivas del silenciador circular con núcleo SCGN

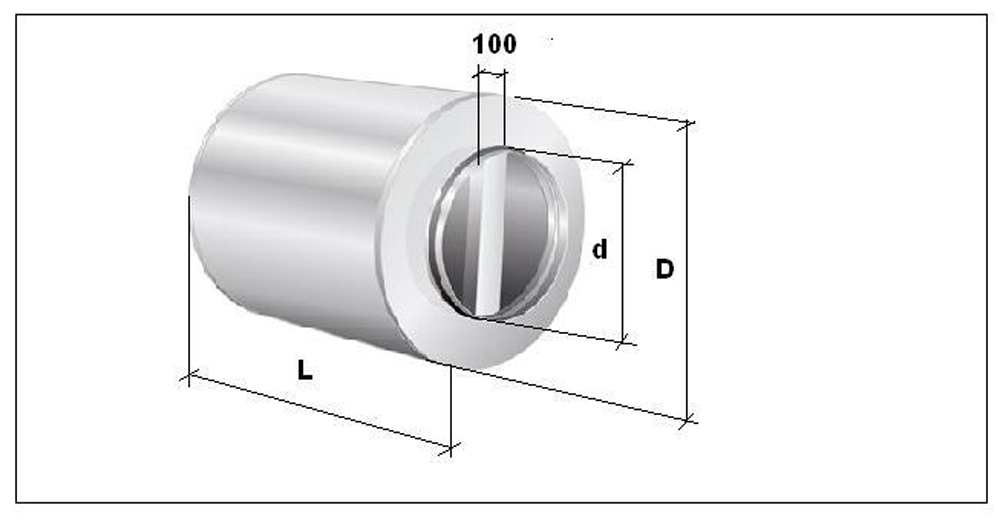

Silenciador circular con núcleo de 100mm. de aislamiento fonoabsorbente. Dimensiones normalizadas de 315 a 800mm de diámetro interior. Longitudes de 900 a 1500mm. Caudal máximo aprox: 15000 m3/h
- Interior construido en chapa perforada galvanizada R3 T5 de 0,6-0,8-1mm según diámetro.
- Exterior construido en chapa galvanizada lisa de 0,8-1 mm según diámetro.
- Aislamiento acústico intermedio de lana de roca de densidad media 70 Kg/m3 y 100mm de espesor.
- Fieltro no tejido ignífugo de fibra de vidrio.
- Conexiones por enchufe con junta tórica de estanqueidad (Opcional: otro tipo de conexión bajo demanda)
- Fabricaciones especiales en acero inoxidable AISI 304 y 316.
- Datos acústicos de amortiguación por sustitución según norma ISO 7235.
- Núcleo interior de chapa galvanizada perforada de las mismas características y con punta de ataque redondeada.

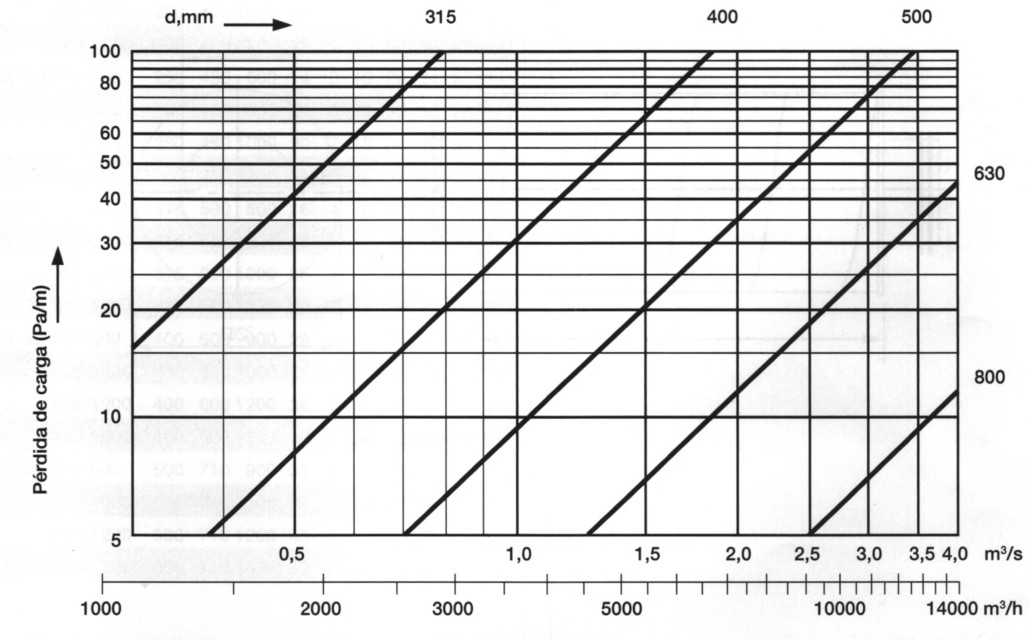

Valores de amortiguación por sustitución a banda de octavas Hz
Silenciador circular con núcleo SCGN
Amortiguación de sustitución en dB a banda de octavos HZ
| Modelo | d1(mm) | D(mm) | L(mm) | Peso (Kg) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCGN 315.900 | 315 | 500 | 900 | 25,5 | 6 | 9 | 20 | 34 | 39 | 44 | 34 | 22 |
| SCGN 315.1200 | 315 | 500 | 1200 | 33,6 | 7 | 12 | 27 | 39 | 50 | 50 | 45 | 27 |
| SCGN 400.900 | 400 | 600 | 900 | 30 | 4 | 6 | 13 | 22 | 24 | 26 | 20 | 17 |
| SCGN 400.1200 | 400 | 600 | 1200 | 39,5 | 6 | 9 | 19 | 29 | 33 | 35 | 24 | 19 |
| SCGN 400.1500 | 400 | 600 | 1500 | 48,7 | 7 | 12 | 25 | 38 | 42 | 44 | 29 | 22 |
| SCGN 500.900 | 500 | 710 | 900 | 34,3 | 4 | 6 | 13 | 17 | 19 | 19 | 12 | 12 |
| SCGN 500.1200 | 500 | 710 | 1200 | 45,1 | 4 | 8 | 19 | 24 | 26 | 26 | 17 | 15 |
| SCGN 500.1500 | 500 | 710 | 1500 | 55,7 | 4 | 9 | 25 | 31 | 33 | 33 | 20 | 18 |
| SCGN 630.900 | 630 | 850 | 900 | 42,2 | 3 | 4 | 10 | 12 | 14 | 12 | 10 | 10 |
| SCGN 630.1200 | 630 | 850 | 1200 | 56,7 | 3 | 7 | 14 | 17 | 18 | 17 | 12 | 12 |
| SCGN 630.1500 | 630 | 850 | 1500 | 70 | 4 | 8 | 19 | 23 | 23 | 20 | 14 | 14 |
| SCGN 800.1200 | 800 | 1000 | 1200 | 74,3 | 2 | 4 | 11 | 12 | 13 | 11 | 9 | 8 |
| SCGN 800.1500 | 800 | 1000 | 1500 | 91,6 | 2 | 5 | 15 | 17 | 16 | 14 | 10 | 9 |
