Codo silenciador circular 50 y 100mm CSC
Características constructivas del codo silenciador circular CSC
Codo silenciador circular de 50 y 100mm. de aislamiento fonoabsorbente. Dimensiones normalizadas de 80 a 630 mm de diámetro interior. Caudal máximo aprox: 11500 m3/h
- Interior construido en chapa perforada galvanizada R3 T5 de 0,6-0,8-1mm según diámetro.
- Exterior construido en chapa galvanizada lisa de 0,8-1 mm según diámetro.
- Aislamiento acústico intermedio de lana de roca de densidad media 70 Kg/m3 y 50 -100mm de espesor según modelo.
- Fieltro no tejido ignífugo de fibra de vidrio.
- Conexiones por enchufe con junta tórica de estanqueidad (Opcional: otro tipo de conexión bajo demanda)
- Fabricaciones especiales en acero inoxidable AISI 304 y 316.
- Datos acústicos de amortiguación por sustitución según norma ISO 7235.
Valores de amortiguación por sustitución a banda de octavas Hz
Codo silenciador 50 y 100mm CSC
Amortiguación de sustitución en dB a banda de octavos HZ

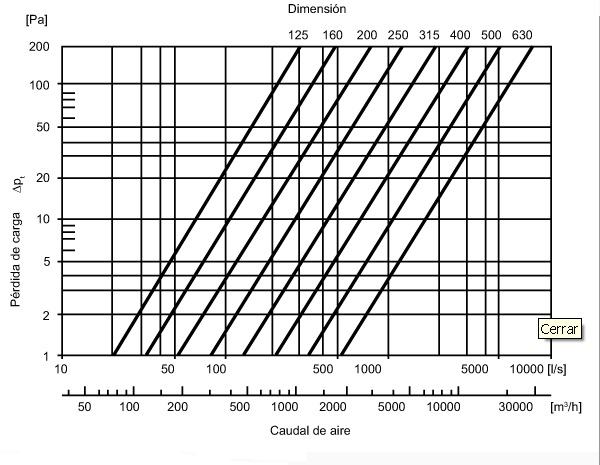

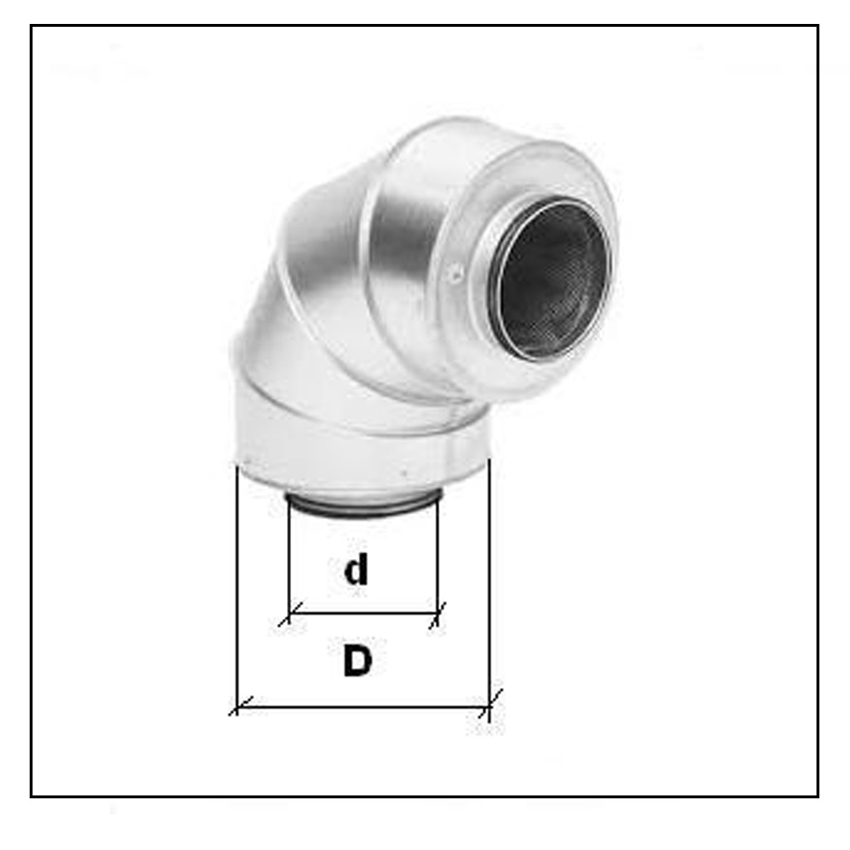

| Modelo | d1(mm) | D(mm) | Peso (Kg) | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CSC 125.50 | 125 | 224 | 3,4 | 3 | 2 | 6 | 14 | 22 | 33 | 26 | 12 |
| CSC 160.50 | 160 | 260 | 4,2 | 1 | 2 | 6 | 14 | 23 | 29 | 25 | 21 |
| CSC 200.50 | 200 | 300 | 6,3 | 0 | 2 | 5 | 15 | 29 | 24 | 24 | 20 |
| CSC 250.50 | 250 | 355 | 10,7 | 1 | 2 | 6 | 17 | 31 | 22 | 27 | 20 |
| CSC 315.50 | 315 | 415 | 11,4 | 1 | 2 | 7 | 19 | 20 | 17 | 20 | 16 |
| CSC 125.100 | 125 | 325 | 7,7 | 7 | 6 | 17 | 22 | 28 | 38 | 33 | 26 |
| CSC 160.100 | 160 | 355 | 8,9 | 4 | 6 | 13 | 17 | 25 | 33 | 26 | 25 |
| CSC 200.100 | 200 | 400 | 11,8 | 2 | 5 | 14 | 19 | 29 | 24 | 25 | 22 |
| CSC 250.100 | 250 | 450 | 16 | 3 | 5 | 11 | 15 | 28 | 22 | 26 | 21 |
| CSC 315.100 | 315 | 500 | 19,6 | 2 | 4 | 10 | 15 | 20 | 17 | 22 | 17 |
| CSC 400.100 | 400 | 600 | 30 | 2 | 4 | 8 | 13 | 13 | 13 | 14 | 13 |
| CSC 500.100 | 500 | 710 | 45 | 1 | 4 | 9 | 13 | 10 | 13 | 13 | 12 |
| CSC 630.100 | 630 | 850 | 64 | 2 | 6 | 13 | 12 | 11 | 12 | 13 | 12 |
